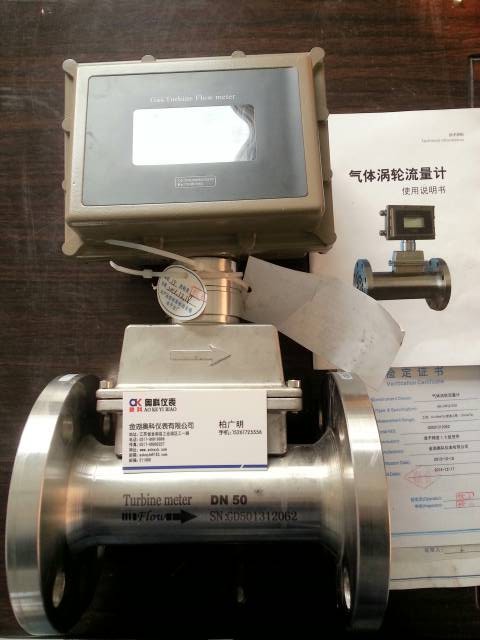

天然氣流量計氣體渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。氣體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的氣體渦輪流量計可以應用于制藥行業。
天然氣流量計一體化氣體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
天然氣流量計一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
②氣體渦輪流量計天然氣流量計工作原理：
天然氣流量計氣體渦輪流量計采用葉輪探頭進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的累計流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以?xún)?nèi)。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
天然氣管道流速乘以管道截面積就是該管道的天然氣流量，常用的單位是m3/h ，注意單位轉換，單位要統一 ，然后根據理想氣體壓力變換公式，再換算到標準單位的Nm3/h。
將天然氣（包括油田生產的伴生氣）從開采地或處理廠輸送到城市配氣中心或工業企業用戶的管道，又稱輸氣管道。利用天然氣管道輸送天然氣，是陸地上大量輸送天然氣的唯一方式。在世界管道總長中，天然氣管道約占一半。
煤氣流量與管道直徑的2.5次方成正比,與管道長度平方根成反比,與管道兩端的壓力差的平方根成正比,還與管道內壁的粗糙度有關,越光滑流量越大。具體關系式：煤氣流量Q = 1.11√[(ΔPd^5To)/(LλρT)]式中:ΔP——管道兩端的壓力差（壓強差）；d——管內徑；To——?dú)怏w在標準狀態下的溫度；L——管道長度；λ——管道的沿程阻力系數；ρ——煤氣的在標準狀態下的密度；T——煤氣在管內的溫度。
一般流速控制在20-25m/s。 比如DN100的管道，管路壓力為0.4MPa的小時流量簡易計算方法：3.14x0.05x0.05x20x3600x5x1.3
3.14x0.05x0.05x20x3600=20m/s速度下1小時流過管路的空氣流量
5為表壓(0.4MPa)+1個大氣壓101KPa（0.101MPa）后得到的絕對壓力。單位為bar（kg/cm2）
1.3為空氣密度與天然氣密度之比。
